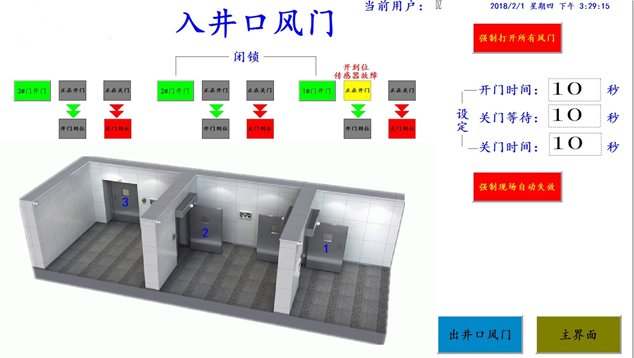

風門遠程控制裝置工作原理
監控系統將前端網絡視頻圖像經光纖傳輸?shù)接脖P錄像機，并通過視頻分配器將圖像進行多個攝像機同步顯示。經硬盤錄像機的轉換后，圖像以將數字信號方式連接到調度中心，實現分布監控，集中控制和管理的功能。該種方式監控系統具有可靠性、安全性高，易于管理，信號傳輸無損傷，系統擴容性強等特點。
作為監控系統的視頻源頭，攝像機對整套監控系統起著至關重要的作用。對攝像機的基本要求是：圖像清晰真實、適應復雜環境、安裝調試簡便。
傳輸線路是指將前端設備的信號傳輸至中心控制設備的各類線路，關系到整個視頻監控系統的圖像質量和使用效果，因此要選擇經濟、合理的傳輸方式。本設計由于前端用的是網絡攝像機，并且巷道監控點與絞車房位置較遠，考慮到圖像質量、價格采用光端機、光纖作為傳輸線路。信號最后進入硬盤錄像機進行編碼存儲。
風門遠程控制裝置視頻監控顯示組成
任何規模、任何形態、任何階段的視頻監控系統都可歸納為：由前端子系統、傳輸子系統、存儲子系統、顯示子系統和控制子系統等組成。前端子系統主要是礦用隔爆型攝像儀，傳輸子系統主要是包含光纜接續盒、光端機、光纖及其附屬部件，存儲子系統是指硬盤錄像機，顯示和控制是包含監視器、管理平臺等。
