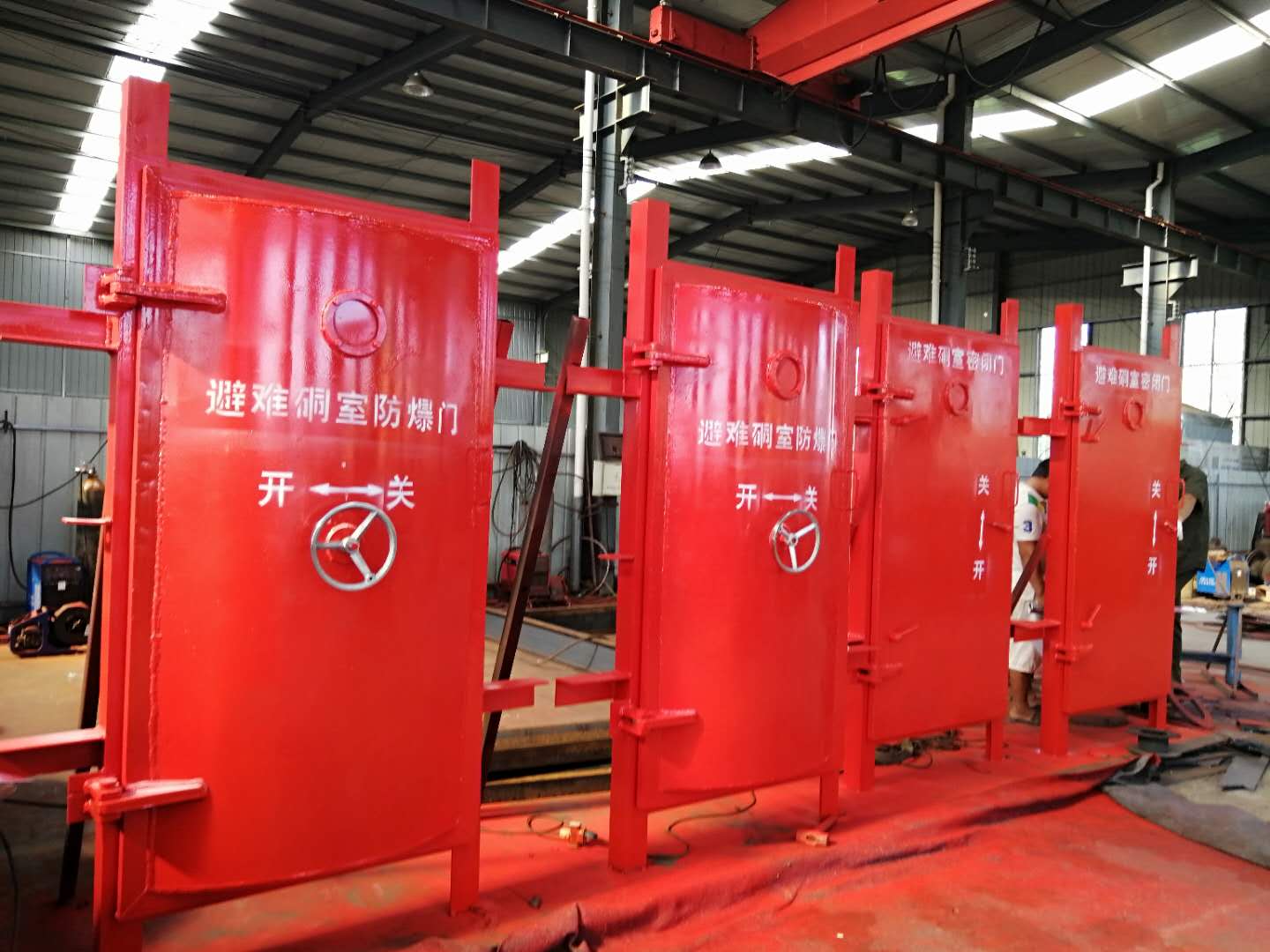

名稱：避難硐室密閉門
分類：礦用救護設備
咨詢熱線：13345287774
聯系我們
詳細說明：
井下避難硐室密閉門，包括門體、門框、轉軸和手輪，所述門體鉸接在所述門框上中，所述轉軸通過軸承與所述門體活動連接，所述手輪固定在所述轉軸的兩端，還包括驅動齒輪、從動齒輪、連桿和鎖爪，所述驅動齒輪固
定所述轉軸上，所述驅動齒輪和所述從動齒輪嚙 8 合，所述從動齒輪通過從動軸與所述門體活動連接，所述從動齒輪與所述連桿鉸接，所述連桿與所述鎖爪鉸接，所述鎖爪通過旋轉軸與所述門體活連接。本實用新型的有益效果在于：主要由驅動齒輪、從動齒輪、從動軸、連桿和鎖爪組成，結構簡單；轉動手輪就實現密閉刂的開合，操作簡單；共有8個鎖爪全方位的扣入梯形鎖腔，能很好的保證密閉門的防暴性能和密封性能。
避難硐室密閉門具體實施方式
[0019]下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
[0020]參照圖1一4，井下避難硐室密閉門1，包括門體2、門框3、轉軸4和手輪5，所述門體 2鉸接在所述門框3上中，所述轉軸4通過軸承與所述門體2活動連接，所述手輪5固定在所述轉軸4的兩端，還包括驅動齒輪6、從動齒輪7、連桿8和鎖爪9，所述驅動齒輪6固定所述轉軸4上，所述驅動齒輪6和所述從動齒輪7嚙合，所述從動齒輪7通過從動軸10與所述門體2活動連接，所述從動齒輪7與所述連桿8鉸接，所述連桿8與所述鎖爪9鉸接，所述鎖爪9通過旋轉軸1 1與所述門體2活連接。
[0021 ]進一步，所述連桿8包括一級連桿81、二級連桿82和三級連桿83，所述一級連桿 8 1一端與所述從動齒輪7鉸接，所述一級連桿81另一瑞與所述二級連桿82鉸接，所述一級連桿82的兩端和中間各鉸接有一個所述鎖爪9，所述三級連桿83的一端與所述所述一級連桿82鉸接，所述三級連桿83的另一端鉸接有一個所述鎖爪9。
[0022]通過各級連桿的傳動最終帶動鎖爪9，實現密閉門的打開和閉合。
[0023]進一步，所述門體2上固定有鎖爪護罩12，用于保護所述驅動齒輪6、所述從動齒輪7、所述連桿8和所述鎖爪9。
[0024]進一步，所述手輪5上設有助力扳桿13。根據力學原理，助力扳桿13的設置，有利于轉動手輪5時更省力，操作也更方便，防止在發生礦難時，因為緊張或手滑，不能很好的轉動手輪，從而不能打開密閉門。
[0025]進一步，所述門框3上設有梯形鎖腔14、密封槽和密封條，所述梯形鎖腔14與所述鎖爪9相對應，所述密封條固定在所述密封槽中。
[0026]進一步，所述門體2上設有觀察窗15。觀察窗15的設置，有利于觀察救生艙外的情況，了解礦難環境和是否有救援人員，并通過觀察窗根據救援人員的手勢配合救援工作。
[0027]進一步，所述門體2上固定有手把16。手把16的設置有利于開門和關門，配合手 3 輪5，操作更方便。
[0028]本實用新型工關閉時，轉動手輪5，手輪5帶動轉軸4，從而帶動轉軸4上的驅動齒輪6，驅動齒輪6轉動帶動從動齒輪7，從動齒輪7轉動帶動一級連桿8 1，一級連桿81推動二級連桿82，二級連桿82推動固定在自身桿上的鎖爪9和三級連桿83，三級連桿83推動自身桿上的鎖爪9，驅動力傳遞至鎖爪9，鎖爪9在其旋轉軸1 1上實現一定角度轉動；鎖爪 9在梯形鎖腔14內沿著上陡坡滑動，可以實現8個鎖爪9動作同步，在8個鎖爪9同時在梯形鎖腔14滑動過程中，帶動整個門體2壓緊密封條，開門時反向轉動手輪5，鎖爪5從梯形鎖腔14滑出，密封條與門體2貼合變松，當鎖爪9全部從梯形鎖腔14退出時，同時拉著手輪5和手把16實現開門。
[0029]本實用新型的有益效果在于：主要由驅動齒輪、從動齒輪、從動軸、連桿和鎖爪組成，結構簡單；轉動手輪就實現密閉門的開合，操作簡單；共有8個鎖爪全方位的扣入梯形鎖腔，能很好的保證密閉門的防暴性能和密封性能。
[0030]以上所述僅為本實用新生、較圭實施例而己，并不用以限制本實用新生，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新生的保護范圍之內。
