手拉式風門全氣控裝置|拉線式風門氣動控制系統采用軟連接時需要在硬連接的基礎上增添風門氣動閉鎖裝置或煤礦風門機械互鎖裝置，氣缸托架、鋼絲繩導向輪、動滑輪、氣缸后座固定架等。開門時靠氣缸回縮通過鋼絲繩把門扇拉開；然后借助配重裝置的重力把門扇自動關閉。

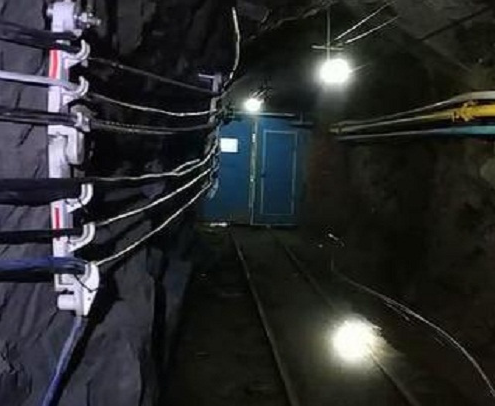

手拉式風門氣動控制裝置一般有兩個主氣控箱，箱體內有氣控換向閥、梭閥、油水分離器、閉鎖機構等，手拉式氣控開關裝置安裝在四個小氣控箱內；鋼絲繩通過箱體下方的圓孔垂下來。兩個主氣控箱一般分別固定在每道風門附近的巷道壁上便于連接氣缸。手拉式風門氣動自動控制裝置與拉線式風門全氣控開關系統四個配有拉線氣動開關的小氣控箱可以根據井下現場環境條件和行人的實際操作需求，可以固定在巷道頂部，也可以固定在巷道壁上。為了增強開關箱是使用壽命一般為氣控箱上加裝鐵架專門用來固定。
