煤礦井下的平衡風門早起采用手動開啟，現在采用氣源作為動力自動化開啟的氣動無壓風門又稱氣動控制無壓風門要求通風系統具有較強的穩定性、可靠性和合理性，具有較強的抗災能力。但是，集約化生產同時也給我們帶來許多難題和挑戰，需要我們進一步研究出適應現代化、集約化、大型及特大型礦井通風的技術和裝備。

氣動無壓風門的工作原理
氣動控制無壓風門系統每道單式風門主體均采用連桿平衡機構，左右門扇同步異向打開和關閉，不論風流朝向如何，風流的推力和壓力均同時作用在兩扇門上，并且大小相等，左右門扇風門所受的作用力就轉化為內力并一直平衡。氣缸為風門連桿運動的執行機構，其動力源是井下壓風系統，當有信號發送給控制主機，控制主機發出驅動信號，使電磁閥換向，氣缸伸出，推動連桿機構，實現風門的開啟。重錘配重裝置與風門連桿相連，產生的牽引力減輕風門閉合時的阻力，起到復原平衡作用，實現風門的自動關閉。

氣動無壓風門利用壓力平衡原理，采用壓縮空氣為動力，無壓風門在重錘作用下，關閉平穩可靠，如遇停氣，可打開緊急排氣閥，實現手動打開或關閉風門；而且氣動無壓風門系統有較好的防潮濕、防腐蝕、防火隔爆性能，2道風門，同一時間只能一道風門開啟，并且優先關閉，無須再設反向風門，雙向隔風有效解決了通風系統短路運行問題；

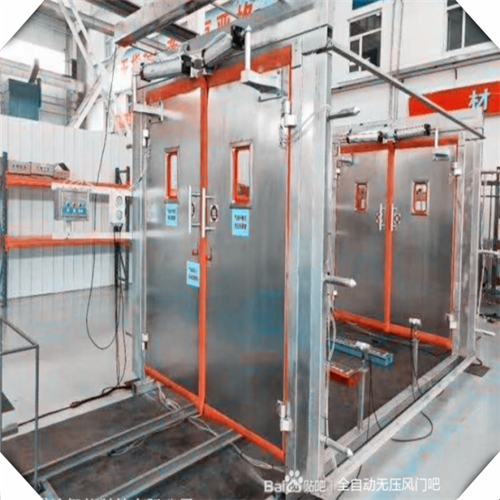

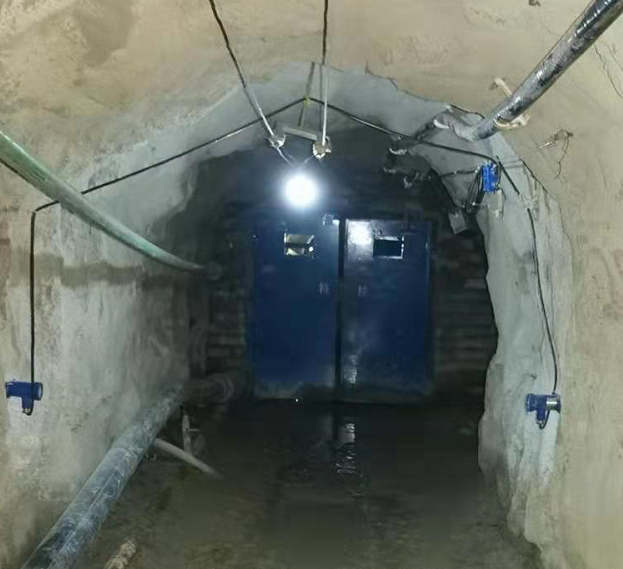

氣動無壓風門實物圖
